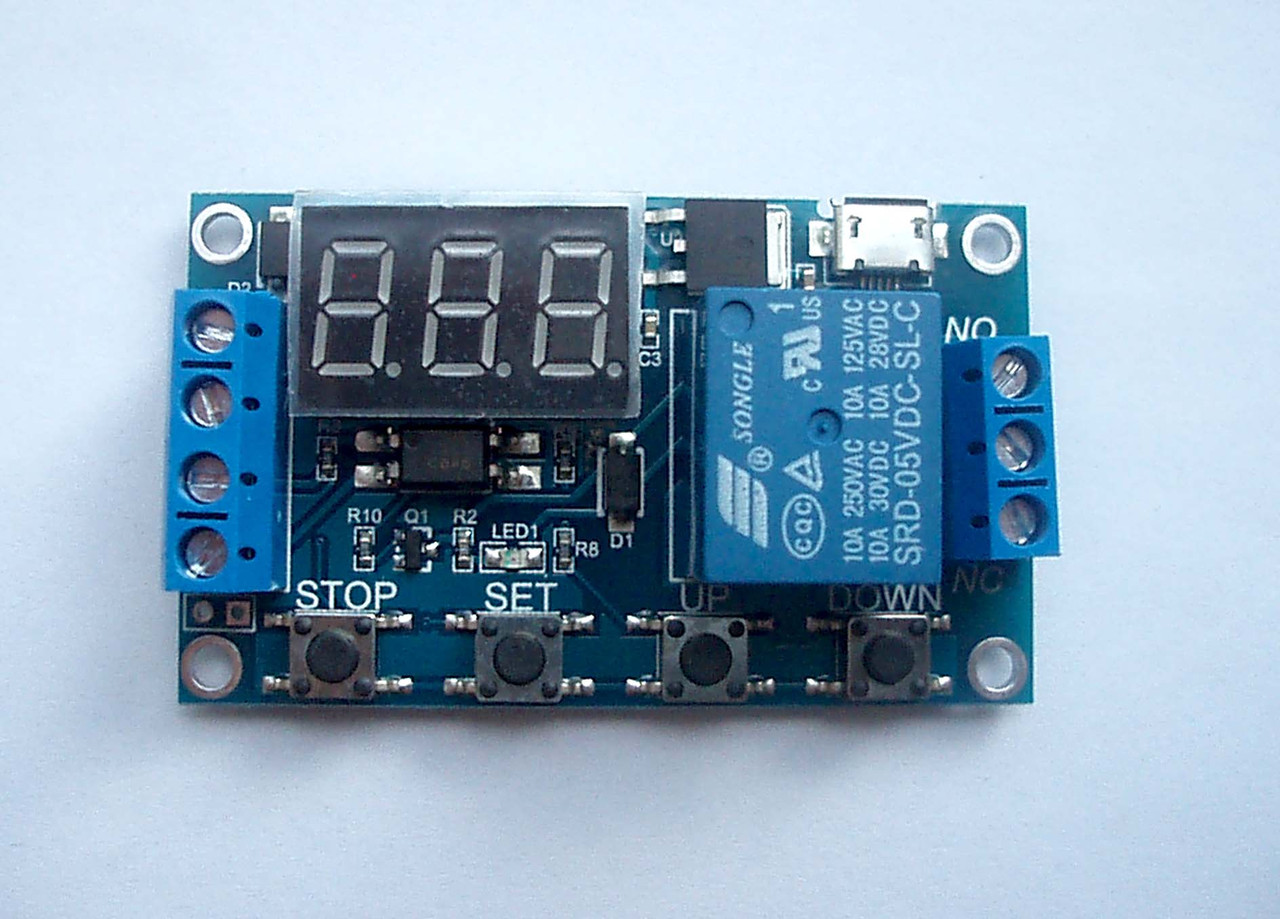

6-30 В Релейний програмований модуль часу, реле, циклічний таймер часу
Релейний модуль часу підійде для періодичного вмикання вентиляції, опалення, освітлення, насосів води та інших пристроїв.
Особливості:
- тонке настроювання часу роботи реле та часу простою
- можливість запуску таймера зовнішнім сигналом через порт Trigger
- можливість циклічного повторення увімкнення та вимкнення реле
Параметры:
діапазон живлення: 6 - 30В
можливість під'єднання через MicroUSB: 5В
споживаний струм: 20 мА
споживаний струм у замкнутому стані: 50 мА
робоча температура: від -40 °C до 85 °C
цикл роботи понад: 10000 спрацьовувань
керування навантаженням: 30 В 5A DC і 220 В 5A AC
розміри: 6.3 х 3.8 х 1.5 см
------------------------------------------------------------------------
Програмування релейного модуля часу:
Релейний модуль часу має кілька режимів, але реле може працювати тільки в одному з режимів, щоб змінити режим, необхідно затиснути кнопку SET на 1 секунду та відпустити, тепер використовуючи кнопки UP (верх) і DOWN (низ) вибираємо необхідний режим і підтверджуючи вибір коротким натисканням кнопки SET.
Список режимів і їхнє призначення:
P1.1 — у цьому режимі реле за замовчуванням розімкнути, під час подавання критичної одиниці (від 3 В до 24 В) на порт Trigger реле відразу ж замикається й починається відлік часу встановлений у параметрі OP, після закінчення відліку — реле вимикається.
P1.2 — у цьому режимі так само реле за замовчуванням вимкнене, під час подавання сигналу на порт Trigger реле замикається й починається відлік вказаний у параметрі OP, після закінчення відліку реле вимикається як і в режимі P1.1, але до того, як час закінчується ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.
P1.3 — у цьому режимі реле за замовчуванням вимкнене, після подавання живлення на Trigger вмикається реле та починається відлік часу, вказаний у параметрі OP. Після відліку часу реле вимкнеться і в попередньому режимі, але ми також можемо перервати таймер і розімкнути реле раніше за час, якщо повторно подамо сигнал на порт Trigger.
P.2 — цей режим спрацьовує під час подавання логічного сигналу на Trigger, відпрацьовує один раз і чекає наступного подавання критичної одиниці. Під час подавання критичної одиниці часу спочатку чекає час, виставлений для розімкнутого стану CL, і після закінчення цього часу замикає реле та очікує час, виставлений для замкнутого стану OP. Після чого знову розмикає реле та чекає на наступне подавання сигналу на Trigger, налаштування кількості повторень тут недоступне.
P3.1 — цей режим схожий на P.2 за винятком кількох речей, у разі подавання критичної одиниці на порт Trigger реле переходить відразу в замкнутий стан, а не розімкнуту, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацьовування реле за сигналом на Trigger реле почне роботу й не завершивши всі цикли, ми подамо повторно сигнал на порт Trigger, цей сигнал зупинить роботу режиму реле вимкнеться й відлік циклів завершиться.
P3.2 — цей режим спрацьовує відразу після подавання живлення на релі, водночас реле відразу переходить у замкнутий режим, відраховує час, вказаний для замкнутого режиму OP, після цього реле розмикається і починається відлік часу, зазначеного для розімкнутого режиму CL, все це повторюється, вказана в параметрі LOP кількість разів, якщо вказана нескінченність (-), то реле повторюватиме ці дії нескінченно.
P4 — у цьому режимі реле типово вимкнене, під час подавання сигналу на Trigger відразу ж замикається реле. Реле замкнуто доти, поки на Trigger буде подаватися сигнал, щойно подавання сигналу на Trigger припиняється, реле вимикається не відразу, спрацьовує таймер виставлений у OP, щойно відлік закінчується — реле вимикається. Відразу після під'єднання живлення до реле на дисплеї показується поточний режим роботи.
Тепер після того, як ми вибрали кнопкою SET потрібний режим, вас автоматично перемкне на налаштування часу спрацьовування реле. У цих параметрах ми можемо змінити три функції: OP, CL, LOP.
Настроювання часу спрацьовування реле:
OP — час перебування реле в замкнутому стані.
CL — час перебування реле в розімкнутому стані.
LOP - кількість повторень (циклів) вмикання/вимикання реле.
Щоб задати значення кожної з функцій, потрібно вибрати одну з них натисканням кнопки SET після чого вона висвітлиться, миготить тричі, і потім уже можна задавати її значення. Якщо Вам потрібна інша функція, то просто ще раз натисніть на кнопку SET, іншими словами кнопка SET зараз линяє 3 ці функції. Після того, як ми вибрали потрібну функцію, у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію за інструкцією нижче.
Функція OP (замкнутий стан):
Потрібна для того, щоб задати час, упродовж якого наше реле буде замкнене. Зараз у нас на дисплеї виводиться три цифри, цей час роботи нашого реле, якщо ми натискуватимемо кнопки UP і DOWN, то можемо його змінювати у більший або менший бік.
Як ви могли помітити, то, крім цифр, у нас ще зображається точка розрядності. Якщо ця точка є тільки після третьої цифри, то ми встановлюємо час у секундах. Якщо ця точка стоїть після другої цифри, то ми встановлюємо час 0.1 секунди (десяті частки мілісекунд). Якщо ж у нас стоїть 3 точки, то ми встановлюємо час у хвилинах.
Щоб змінювати положення точок, необхідно короткочасно натискати на кнопку STOP. Після завдання необхідного часу переходимо в настроювання наступної функції коротким натисканням кнопки SET, або зберігає налаштування режиму довгим натисканням кнопки SET.
Функція CL (розомкнутний стан):
Настроюється так само, як і функція OP. Тільки тут ми встановлюємо час, упродовж якого наше реле буде в розімкнутому стані. Точно так само на дисплеї у нас виводиться 3 цифри, які залежно від розташування точки може означати секунди, 0.1 секунди та хвилини. Точно так само кнопкою STOP ми змінюємо розташування точки.
Функція LOP (кількість повторень):
Відповідає за кількість повторень циклів розімкнутого та замкнутого стану реле. Тут ми можемо тільки вказати кількість повторень від 1 до 999 за допомогою кнопок UP і DOWN, якщо хочемо, щоб цикли повторювалися нескінченно, то необхідно встановити значення менш ніж 1, тоді на дисплеї зобразиться ---3 тире) Після того, як ви настроїли час розімкнутого та замкнутого стану реле, а також кількість повторень, можна зберегти параметри тривалим натисканням (2-3 сек) кнопки SET, після відпускання кнопки SET на дисплеї тричі блимне обраний вами режим.
Залишилося тільки запустити роботу реле натисканням кнопки STOP, водночас на екрані зобразиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, водночас на дисплеї зобразиться напис OFF.
