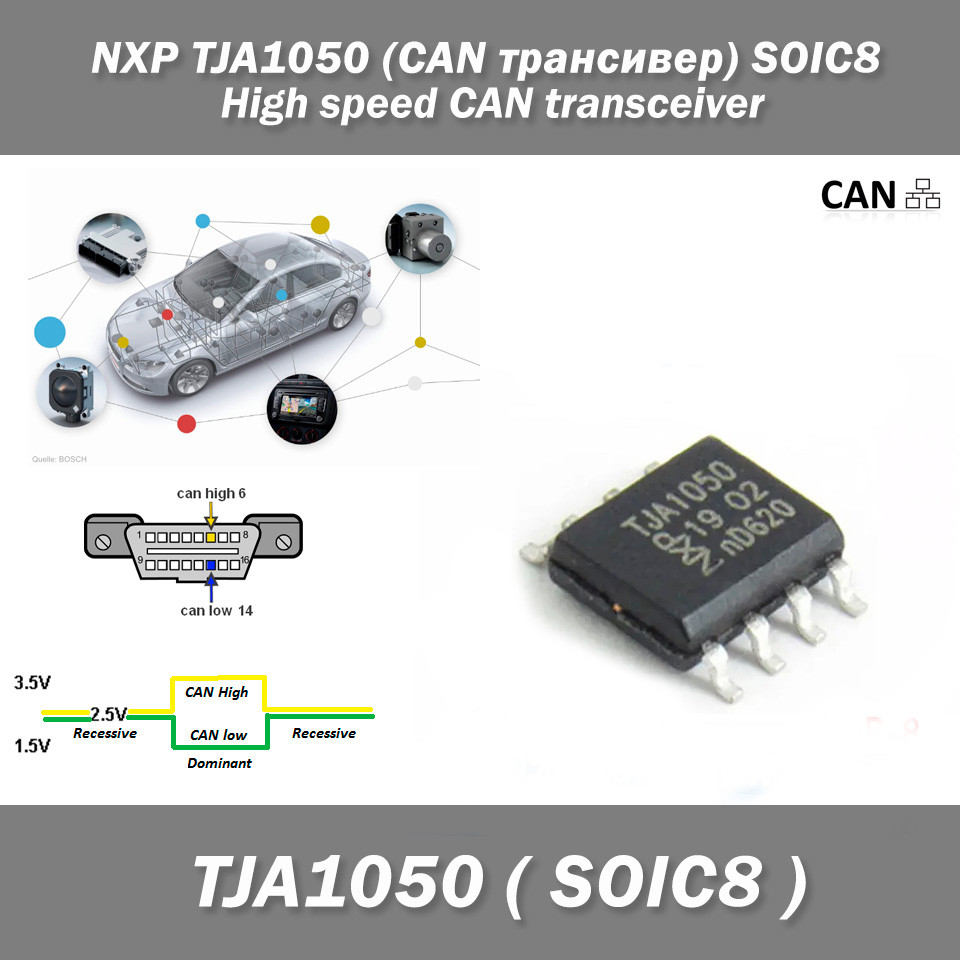

NXP TJA1050 А1050/C 1050T (CAN трансивер) SOIC­8 High speed CAN transceiver

NXP TJA1050 А1050/C 1050T (CAN трансивер) SOIC­8 High speed CAN transceiver

Високошвидкісні CAN-трансивери компанії NXP TJA1040, TJA1041, TJA1050 ґрунтуються на просунутій технології SOI — кремній на ізоляторі (Silicon-on-Insulator). Завдяки цій технології нові трансивери, порівнюючи з трансиверами попереднього покоління PCA82C250 і PCA82C251, мають зменшений рівень власного електромагнітного випромінювання (20 дБ) і високу стійкість до електромагнітного випромінювання.

Трансивер TJA1050 має схожі характеристики з TJA1040, але за вимкненого живлення під час спілкування інших пристроїв віддає в шину зворотний струм. (TJA1040 має нульовий зворотний струм). Зворотний струм трохи збільшує електромагнітне випромінювання шини. Тому якщо вимоги до електромагнітної сумісності не дуже жорсткі, а вимоги до ціни пристрою дуже жорсткі, то рекомендується застосовувати TJA1050. (TJA1050 дешевший на 20-30%, ніж TJA1040).
Крім високошвидкісних трансіверів TJA1040/41/50, компанія NXP випускає перешкодиозахищені FT-CAN приймачі TJA1054 і TJA1054A (FT — Fault-tolerant — перешкодозахищений). Вони ідентичні високошвидкісним трансіверам TJA1040, 41 і 50, але мають підвищену перешкодозахищеність. Нижче представлені основні відмінності FT-CAN-приймачів TJA1054 і TJA1054A.

Основні параметри
Швидкість (макс.), Мбіт/с: 1;
Tx, шт.: 1;
Rx,шт: 1;
VBUS,В: от -27 до 40;
VCM,В: от -12 до 12;
ESD-захист, кВ: 4;
VCC,В: от 4.75 до 5.25;
ICC,мА: 50;
TA,°C: от -40 до 125;
Корпус: SOIC-8;

#4212
