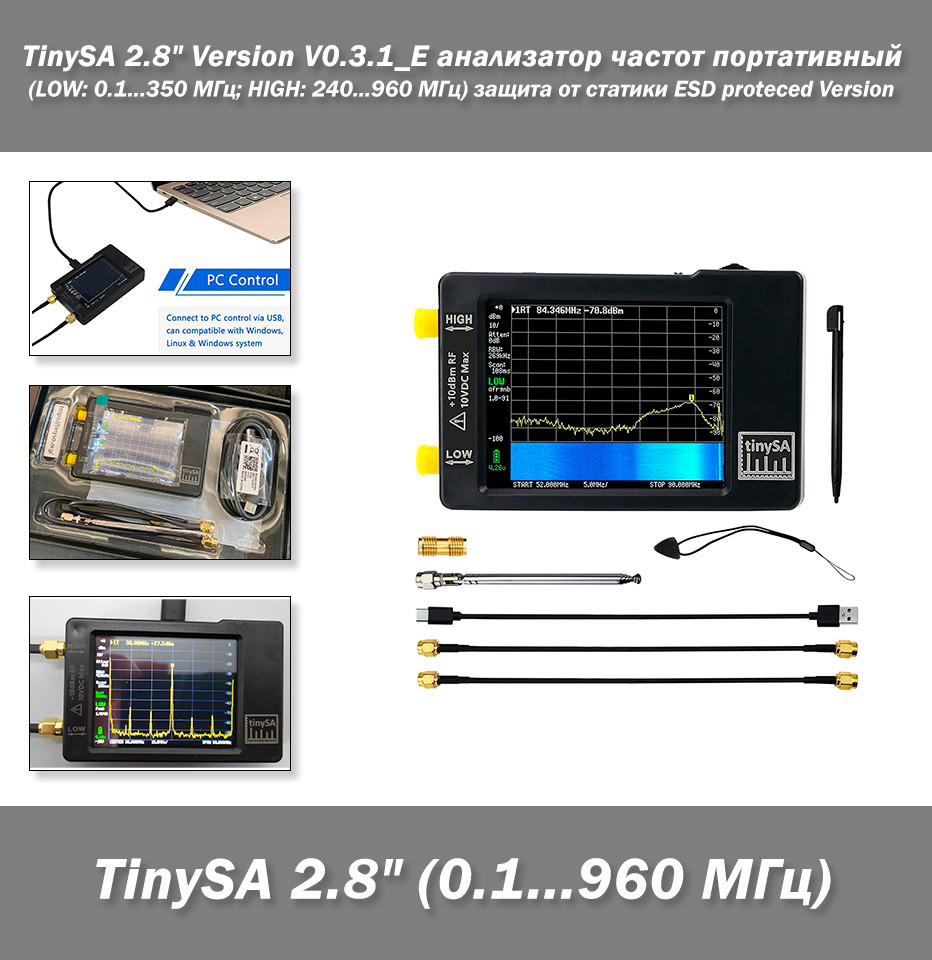

TinySA 2.8" Version V0.3.1_E аналізатор частот портативний (LOW: 0.1...350 МГц; HIGH: 240...960 МГц) захист від

TinySA 2.8" Version V0.3.1_E аналізатор частот портативний (LOW: 0.1...350 МГц; HIGH: 240...960 МГц) защита от статики ESD proteced Version

4-режимний аналізатор спектра частот TinySA (дисплей 2.8") з вбудованою АКБ на робочий діапазон частот: 0.1...960 МГц із захистом від електростатичного розряду.

— вбудована АКБ дає змогу на повному заряді працювати приладу впродовж 1...1.5 год.
- роздільна здатність екрана 320*240 пкс;
- діагональ екрана 2,8";
- сенсорне керування (тачскрин + стилус);
- дублювальний орган керування (колесо прокручування);
- живлення приладу з додатковим захистом від шуму/поміху;
- версія прошивки: 0.3.1_E;
- еталонний генератор із додатковим прямокутним виходом з основною частотою — 25 дБм, під'єднаним до високого входу/виходу;
- частота генератора може бути встановлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц;

LOW режим роботи:
- діапазон 0.1...350 МГц;
- вхідний опір 50 Ом (вхідний загас 10 дБ);
- ручне й автоматичне вхідне ослаблення від 0 дБ до 31 дБ із кроком 1 дБ;
- абсолютний максимальний рівень вхідного сигналу без загасання +10 дБм;
- абсолютна максимальна вхідна потужність із загасанням 30 дБ +20 дБм упродовж короткого періоду;
- вхідна точка перетину продуктів модуляції третього порядку (IIP3) із загасанням 0 дБ +15 дБм;
- точка стиснення 1 дБ за +2 дБм із загасанням 0 дБ;
- роздільна здатність детектора потужності 0,5 дБ і лінійність залежно від частоти +/-1 дБ;
- абсолютна точність рівня потужності після калібрування рівня потужності +/- 1 дБ;
- низький помітний сигнал під час смуги роздільної здатності 30 кГц -102 дБм;
- фазовий шум — 90 дБ/Гц (у разі зміщення 100 кГц);
- фазовий шум -115 дБ/Гц (у разі зміщення 1 МГц);
- динамічний діапазон без побічних ефектів під час використання роздільної здатності 30 кГц зі смугою пропускання 70 дБ;
- фільтри роздільної здатності: 3, 10, 30, 100, 300, 600 кГц;
- автоматичний вибір фільтрів роздільної здатності;
- роздільна здатність екрана 145 або 290 точок вимірювання;
- швидкість сканування понад 1000 точок за секунду з використанням фільтрів із найбільшою роздільною здатністю;
- оптимізація фактичних точок сканування для забезпечення охоплення всього діапазону сканування незалежно від обраної смуги роздільної здатності;
- заглушення побічних ефектів для оцінки того, генеруються певні сигнали всередині або дійсно наявні у вхідному сигналі;

HIGH режим роботи:
- діапазон частот 240...960 МГц;
- за відсутності вхідного смугового фільтра — сильні сигнали за межами діапазону від 240 МГц до 960 МГц є причиною спотворення внутрішньосмугових сигналів;
- абсолютний максимальний рівень вхідного сигналу без загасання +10 дБм;
- вхідна точка перетину продуктів модуляції третього порядку (IIP3) — 5dBm;
- точка стиснення 1 дБ за -6 дБм із загасанням 0 дБ;
- роздільна здатність детектора потужності 0,5 дБ і лінійність залежно від частоти +/-1 дБ;
- абсолютна точність рівня потужності після калібрування рівня потужності +/- 1 дБ;
- низький помітний сигнал під час смуги роздільної здатності 30 кГц-115 дБм;
- точність частоти дорівнює обраній смузі роздільної здатності;
- динамічний діапазон без побічних ефектів під час використання роздільної здатності 30 кГц зі смугою пропускання 50 дБ;
- автоматичні та ручні фільтри роздільної здатності: 3, 10, 30, 100, 300 і 600 кГц;
— додатковий частотно-залежний вхідний атенюатор від 25 дБ до 40 дБ. Похибка рівня потужності під час увімкнення цього атенюатора збільшується до +/- 15 дБ;
- роздільна здатність екрана 145 або 290 точок вимірювання;
- швидкість сканування понад 1000 точок за секунду з використанням фільтрів із найбільшою роздільною здатністю;
- автоматична оптимізація фактичних точок сканування для забезпечення охоплення всього діапазону сканування незалежно від обраної смуги роздільної здатності;

Режим роботи низької потужності:
- синусний вихід із гармоніками нижче -40 дБ основної гармоніки;
- діапазон вихідних частот від 100 кГц до 350 МГц;
- рівень вихідного сигналу вибирається з кроком 1 дБ у діапазоні від -76 дБм до -6 дБм;
- опціональна модуляція AM, вузька FM і широка FM або повільна розгортка в обраному частотному діапазоні;

Режим роботи високої продуктивності:
- вихід прямокутної хвилі;
- діапазон вихідних частот від 240 МГц до 960 МГц;
- рівень вихідного сигналу вибирається зі змінним кроком від -38 дБм до +13 дБм;
- додаткова вузька FM і широка FM-модуля або повільна розгортка в обраному частотному діапазоні;

Комплектація
- аналізатор спектра TinySA 2.8";
- антена антена аніверсальна телескоп SMA-male;
- пігтейл SMA-male — SMA-male (20 см) — 2 шт.;
- кабель USB Type-C;
- об'єднувач SMA (female) — SMA (female);

Ціна вказана за 1 шт.
