ЗП зарядний модуль для заряджання акумуляторів АКБ li-ion, li-pol на мікросхемі TP4056 18650

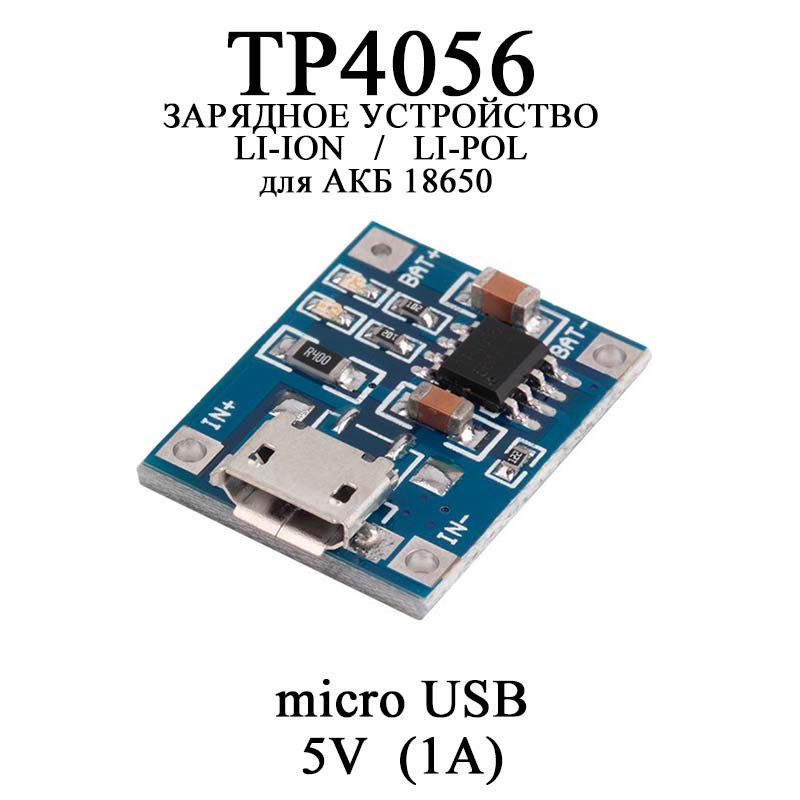

          Модуль зарядного пристрою для Li-Ion, Li-Pol акумуляторів зібраний на мікросхемі TP4056.
Мікросхема TP4056 застосовується в зарядних пристроях для літій-іонних акумуляторів із регульованим струмом заряду від 100mA до 1 А.
          Зарядний пристрій для Li-Ion, Li-Pol акумуляторів призначений для заряджання всіх типів літій-іонних (Li-Ion) і літієво-полімерних (Li-Pol) акумуляторів, з автоматичним завершенням заряду, і можливість регулювати струм заряду.
            Зарядний пристрій для Li-Ion, Li-Pol акумуляторів працює від напруги 4.5-5.5 вольтів USB.

Важливо : Джерело живлення (USB-порт, USB адаптер або джерело живлення) має забезпечувати струм заряду з певним запасом. Не всі комп'ютери здатні видавати струм на шину USB понад 500 мА.

Після закінчення процесу заряджання зарядний пристрій для Li-Ion Li-Pol акумуляторів автоматично завершить заряд акумулятора.
Для зміни струму заряду в зарядному пристрої для Li-Ion, Li-Pol акумуляторів досить замінити резистор, номінал якого підбирається за таблицею:
Rprog (k)      IBAT (мА)
30                       50
20                         70
10                     130
5                         250
4                         300
3                         400
2                         580
1.66               690
1.5                 780
1.33               900
1.2                 1000

Під час добору регулювального резистора необхідно стежити за тим, щоб зарядний струм становила 37% від ємності батареї.
Якщо ви збираєтеся заряджати акумулятор ємністю 1000mAH, струму 400mA цілком буде досить.

— Зарядний модуль TP4056.
― Струм заряду — 1 А за замовчуванням.
— Вхідна напруга — 4.5 В-5.5 В.
― Повна напруга заряду — 4.2 В.
— Світлодіодний індикатор — синій — заряд, червоний — заряд закінчений.
― Вхідний інтерфейс — MicroUSB.
― Робоча температура — +10 до +85.
― Зворотна полярність — ні.
― розмір — 22x17x4мм

Примітка:
1. Оптимальна величина зарядного струму становить 37% від ємності акумуляторної батареї. Якщо заряджається акумулятор 1000 мА/год, струм заряду 400 мА буде достатнім.
2. З'єднувальний кабель не має бути занадто товстим.
3. Якщо вхідна напруга 5.2 В-5.5 В, струм буде меншим, ніж 1000mA/год — це функція захисту, коли автоматично зменшується струм заряду для запобігання перегріванню мікросхеми.
4. У цьому модулі переполюсування + і виведе з ладу мікросхему.
