Таймер затримки часу в діапазоні від 2 секунд до 1000 годин з напругою живлення 2 - 5 В.
Застосовується для відліку часу увімкнення/вимкнення електроустаткування.
Модель: C005.
Напруга живлення: 2...5 ст.
Споживаний струм: 100 мкА.
Діапазон затримки часу: від 2 секунд до 1000 годин.
Габаритні розміри: 11*11*1 мм.
Вага: 2 р.

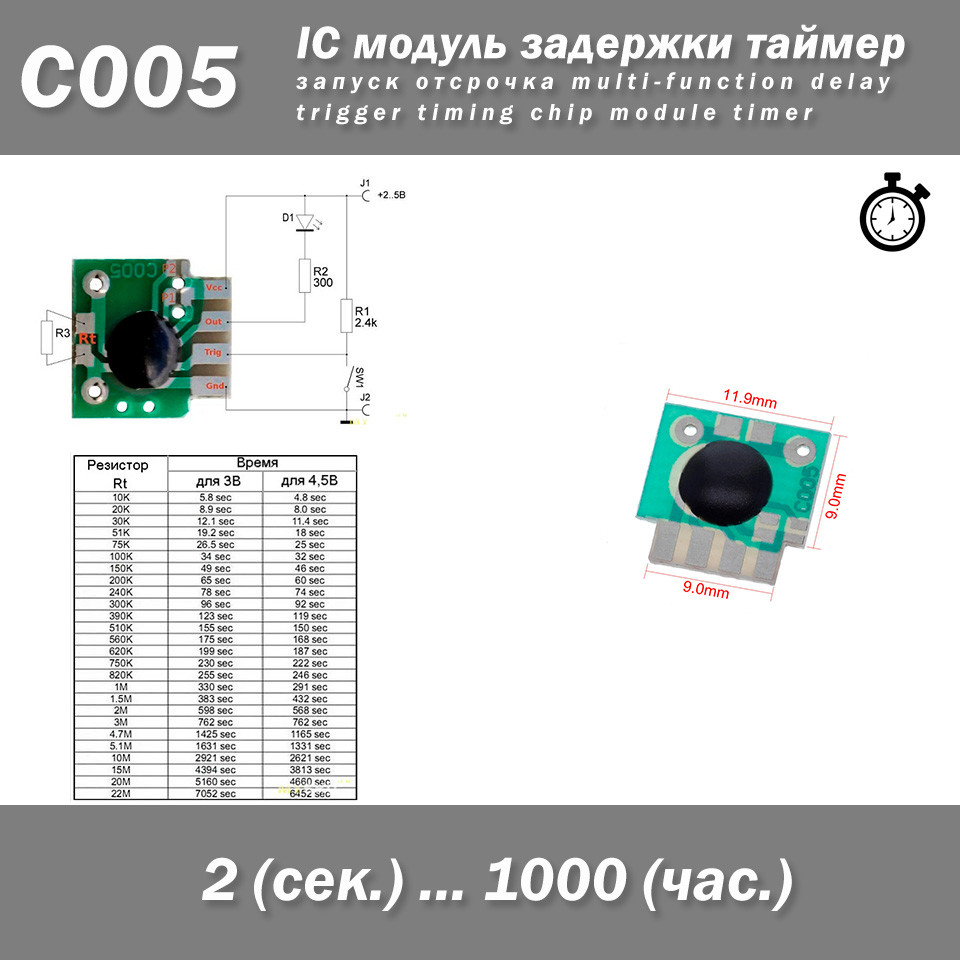

Час затримки визначається номіналом зовнішнього резистора Rt.
Таймер включається за наявності на клемі Trig логічного нуля.
Під час відліку часу на клемі Out буде логічний нуль, коли відлік закінчиться на клемі Out буде логічна одиниця.
Під час відліку часу зміни на клемі Trig не впливають на роботу таймера.
Також є дві пари клем, позначені P1 і P2: вони використовуються як множник часу затримки. При замиканні пари клем P1 – час затримки збільшитись у 8 разів, при замиканні пари P2 – у 64 рази, якщо замкнути обидві пари – у 512 разів.

Особливості чіпа таймер затримки часу запуску
1. Технологія CMOS із низьким енергоспоживанням
2. Використання навантаження на виході таймера (мікросхеми) через обмежувальний резистор (включення світлодіода або встановлення транзистора).
3. Можливість використання підстроювального резистора для регулювання величини відліку часу (діапазон від 2 до 1000 годин).
4. Можливість вибору часу запуску та часу увімкнення заземлення клеми запуску.
5. Можливість програмування циклу: високий рівень виходу в режимі очікування, тригер спадаючого фронту, низький рівень виходу після тригера та повернення до високого рівня після затримки.

Ціна вказана на 1 шт.
