STM32F103C8 TTL Serial CAN (VP230) ModBus конвертер перетворювач інтерфейсів (Converter Module 3.3V-5V)

STM32F103C8 TTL Serial CAN (VP230) ModBus конвертер перетворювач інтерфейсів (Converter Module 3.3V-5V)

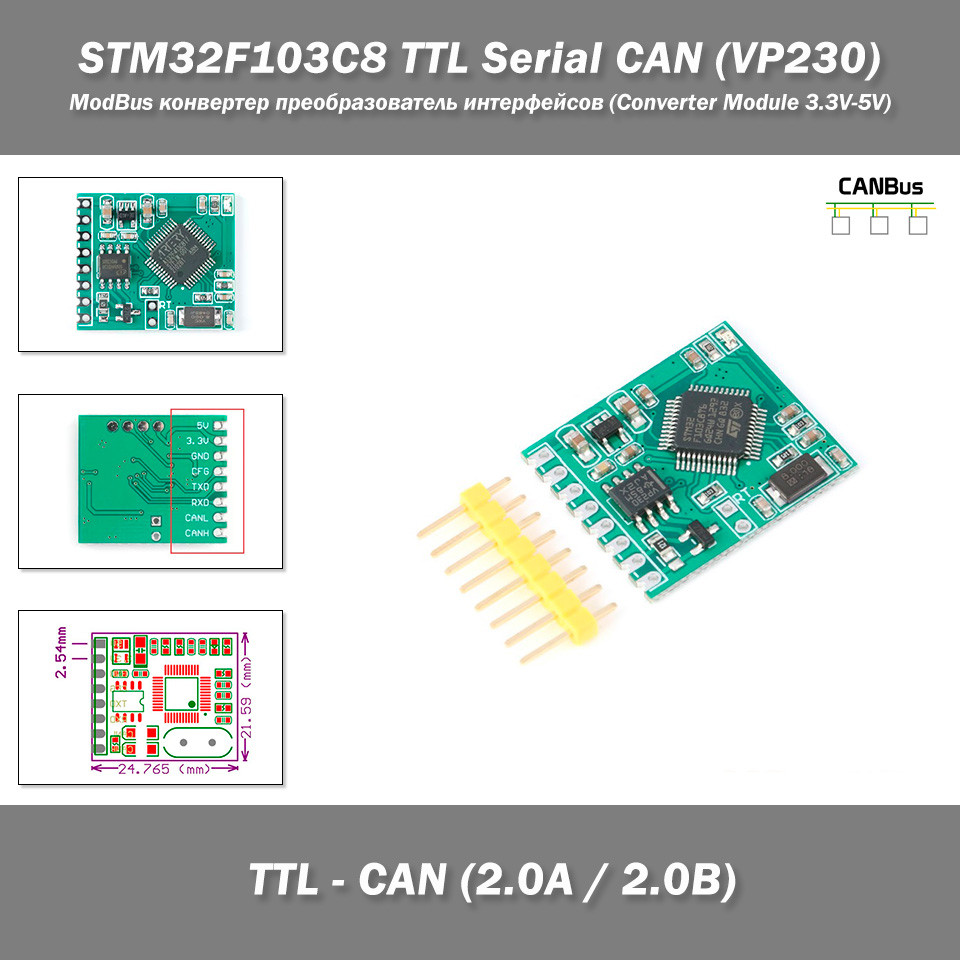

Модуль перетворювач інтерфейсів на базі STM32F103C8 конвертер TTL Serial CAN ModBus Converter Module (живлення 3.3V-5V).

Модуль, що перетворює сигнал TTL сигнал CAN.
Оснащений 32-бітним процесором ARM (STM32F103C8) та мікросхемою CAN (VP230).
Можливість використання фільтрів кадрів (у режимі налаштування команд AT)
Сумісний із харчуванням 3,3...5 ст.

Швидкість передачі CAN: 3 Кбіт/с - 1 Мбіт/с.
Сумісність зі специфікацією шини CAN 2.0A та 2.0B.
Діапазон швидкості передачі даних послідовного порту: 4800 біт/с – 460800 біт/с.
Точка вибору автоматично налаштовується на значення CIA або близько до нього.
Автономне самовідновлення.
14 наборів 32-бітових фільтрів, що екранують.
Параметр може бути встановлений за допомогою команди AT та збережений після вимкнення живлення.
Швидкість передачі: > 600 кадрів за секунду.
Апаратне та програмне відновлення параметрів за промовчанням.
Довжина даних повідомлення 0-8 байт (може бути довільно встановлено).
Захист від перенапруги.
Придушення перехідних перешкод та захисту внутрішніх ланцюгів
Індикатор стану, який становить 1 Гц у режимі зв'язку та 5 Гц у режимі конфігурації.

Послідовний порт цього модуля — це сигнал TTL 3,3, який не можна підключити до сигналу 232! Якщо ви хочете підключитися до системи 5 В, краще використовувати перетворювач/конвертер рівнів 5 В - 3,3 В.

Опис виводів:
Модуль перетворювача
5V: підключення джерела живлення 5 В
3.3V: підключення джерела живлення 3.3
GND: заземлення живлення
CFG: виведення конфігурації (0 – режим конфігурації, 1 – робочий режим).
TXD: підключення виводу RXD цільової плати.
RXD: підключення виводу TXD цільової плати.
CANL: сигнальна лінія CANL, підключена до мережі CAN.
CANH: сигнальна лінія CANH, підключена до мережі CAN.

Відновлення параметрів за замовчуванням:
Метод 1:
Спочатку потягніть CFG модуля на низький рівень, а потім потягніть вниз індикатор модуля, щоб він блимав із частотою 5 Гц. Потім відкрийте програмне забезпечення налаштування параметрів, налаштуйте швидкість передачі даних послідовного порту, а потім натисніть кнопку, щоб успішно рахувати параметри, потім натисніть кнопку. Коли всі параметри будуть прочитані знову, всі параметри будуть відновлені до значень у таблиці вище. Швидкість передачі даних послідовного порту становить 115 200 на заводі. Якщо вона була змінена та забута, її можна відновити лише за допомогою методу 2.

Метод 2:
Цей метод можна використовувати лише у випадку збою методу 1. Спочатку вимкніть живлення, закоротіть інтерфейс RT на модулі (як показано нижче), а потім увімкніть живлення знову. Інтерфейс RT не можна скоротити весь час. В іншому випадку параметри будуть відновлені до значень за промовчанням при кожному увімкненні живлення.

Ціна вказана на 1 шт.
