Mini RFID RC522 модуль + карта + брелок для Arduino.

MIFARE S50, MIFARE S70, MIFARE UltraLight, MIFARE Pro, MIFARE DESfire

Mini RFID-модуль RC522 — це пристрій  для читання/запису безконтактних смарт-карток, зібраний на мікросхемі RC522.

У комплекті з модулем постачається: дві RFID мітки, одна у формі пластикової картки, а друга — брелока. Зчитувач RC522 працює на частоті 13.56 МГц. З SPI-інтерфейсом може бути використаний для контролю доступу, автоматичної ідентифікації, відстеження речей, платіжних систем та інших пристроїв безпеки.

Mini RFID-зчитувач можна використовувати з Arduino uno 2560.

Позначення контактів:
3.3 V (напруга живлення 3,3 В);
RST (лінія скидання);
GND (загальний контакт);
IRQ (лінія переривань);
MISO — Master Input Slave Output (дані від ведмедика до ведучого);
MOSI — Master Output Slave Input (дані від провідного до ведмедика);
SCK — Serial Clock (тактовий сигнал);
SDA — Serial Data (сигнал даних).

Характеристики:
Читання й запис RFID-меток
Робоча частота: 13.56 MГц
Споживаний струм:13-26мA
Струм у режимі сну: 80 мкА
Пікове споживання: 30 мА
Напруга живлення: 3,3 В
Інтерфейс під'єднання до мікроконтролера: SPI
Підтримувані типи карт: MIFARE S50, MIFARE S70, MIFARE UltraLight, MIFARE Pro, MIFARE DESfire
Розміри RFID-модуля RC522: 37 мм × 25 мм

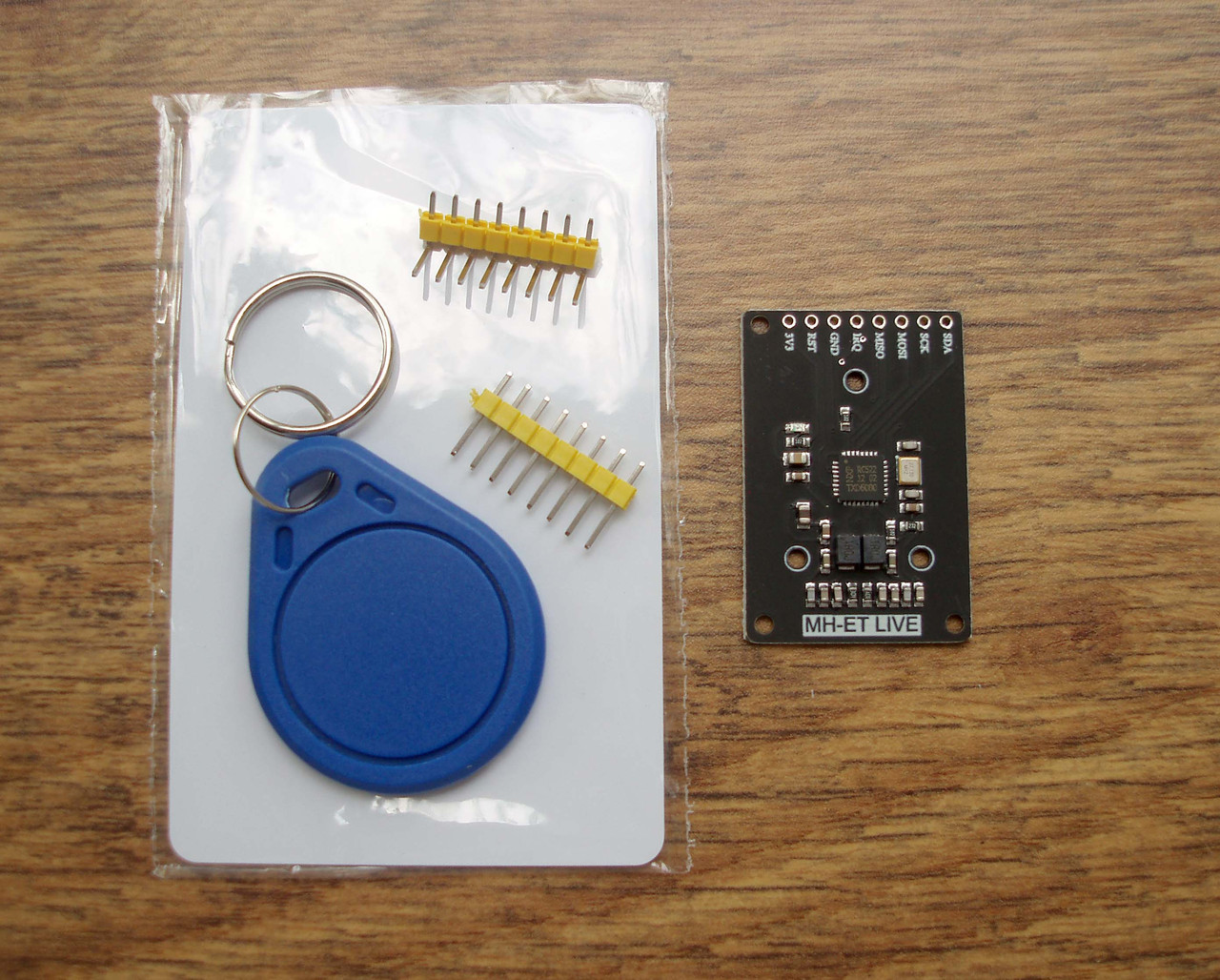

До пакета входить:
1 X модуль Mini RFID-RC522;
1 X порожня карта Standard S50;
1 X формова плата S50 (за формою брелока);
1 X прямі піни
1 X вигнуті піни
